Механизм регулировки наклона зеркал*
Двухосевой механизм регулировки наклона зеркал предназначен для размещения оптического зеркала (или других приборов), а также юстировки и коррекции погрешностей, возникающих в результате неточностей изготовления, сборки и эксплуатации изделия. Коррекция обеспечивается по двум независимым угловым координатам – углам азимута и высоты.
Конструкция и особенности

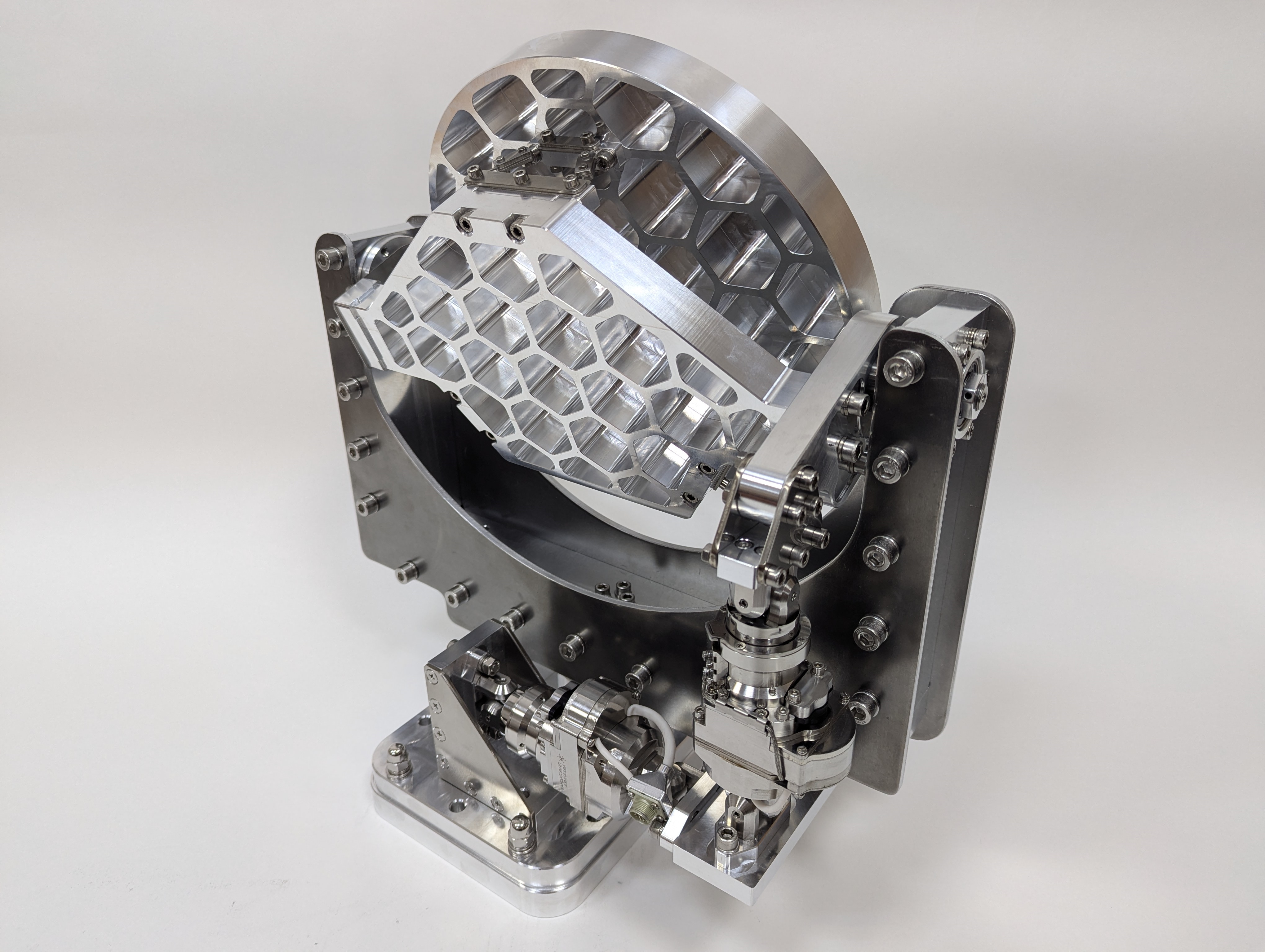

Изделие состоит из карданного подвеса с системой гибких развязок, двух линейных электромеханических приводов и системы управления. Адаптировано для применения в условиях воздействия спецфакторов термоядерных установок (такие, как ITER, УФЛ-2М), устойчиво к сейсмическим нагрузкам. Удерживает угловое положение в обесточенном состоянии.
Технические характеристики
| Характеристика | Ось | Значение | Примечание |
|---|---|---|---|
| Диапазон угловых перемещений | Азимут | ±3° | Относительно нулевого положения |
| Высота | ±3° | ||
| Шаг позиционирования | 0,001° | Минимальный угол коррекции положения | |
| Масса зеркала | до 5 кг | Максимальная масса оптического элемента |
* - могут быть внесены изменения под индивидуальные требования заказчика
